Így történik a telefon akkumulátorának cseréje – a bevizsgálástól a végső tesztig

Nem minden gyors merülés jelent akkumulátorhibát

A rövid üzemidő az akkumulátor elhasználódásának egyik leggyakoribb jele, de önmagában még nem bizonyítja, hogy azonnali cserére van szükség.

A telefon gyorsabban merülhet például:

• egy rendszerfrissítés után futó háttérfolyamatok miatt;
• gyenge vagy ingadozó mobilhálózati jel esetén;
• magas kijelzőfényerő mellett;
• hibásan működő vagy sokat futó alkalmazás miatt;
• folyamatos helymeghatározás, Bluetooth vagy hotspot használatakor;
• intenzív játék, videózás vagy navigáció közben;
• töltési vagy alaplapi meghibásodás következtében.

Akkumulátorcserére jellemzően akkor lehet szükség, ha a készülék feltöltés után is feltűnően gyorsan lemerül, terheléskor váratlanul kikapcsol, a töltöttségi érték ugrál, vagy az operációs rendszer szervizelést jelez. A burkolat vagy a kijelző megemelkedése felpúposodott akkumulátorra utalhat, amely már biztonsági kockázatot is jelent.

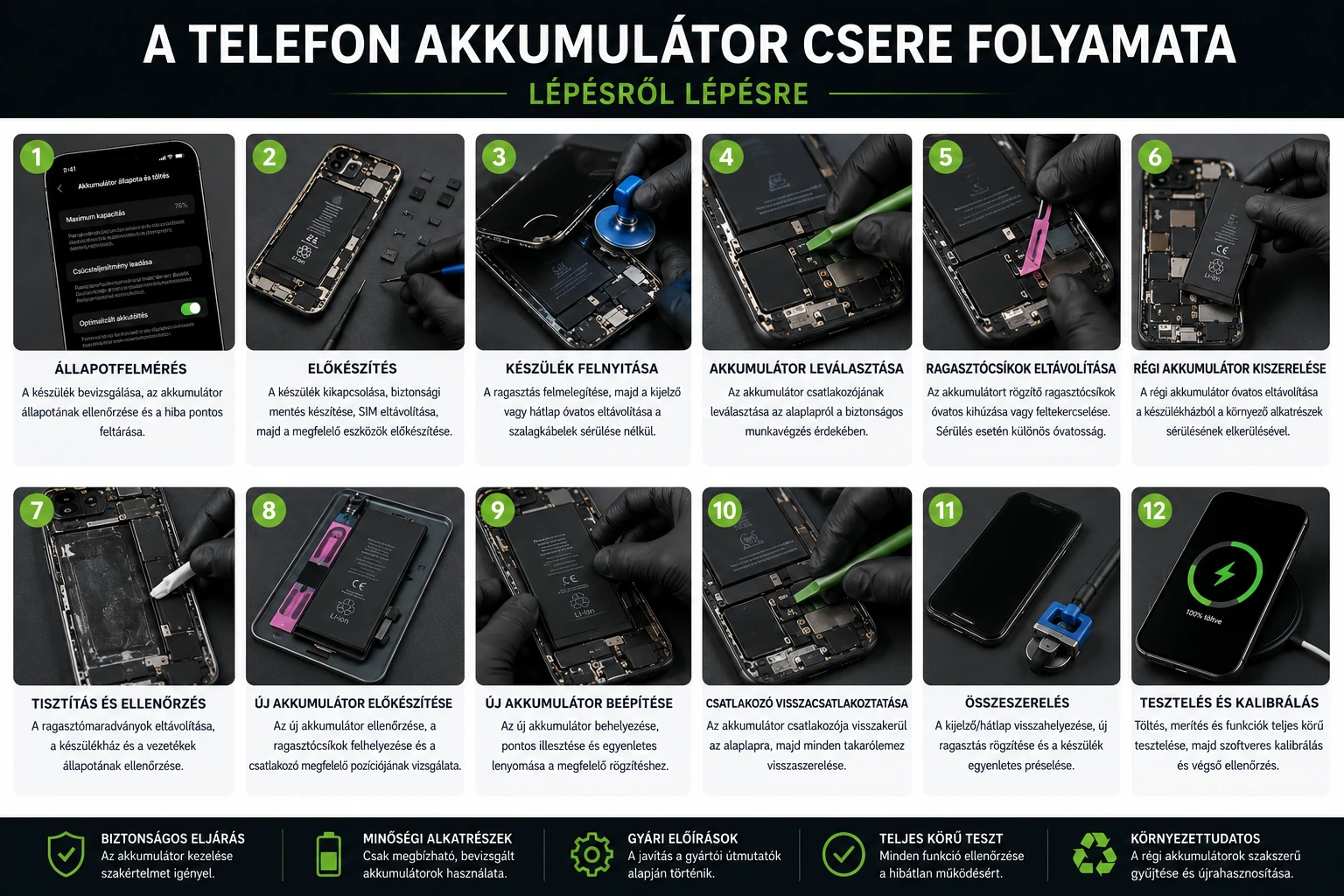

1. Állapotfelmérés és diagnosztika

A professzionális akkumulátorcsere nem a készülék azonnali szétszerelésével kezdődik. Először meg kell állapítani, hogy valóban az akkumulátor okozza-e a tapasztalt problémát.

A bevizsgálás során ellenőrizhető:

• az akkumulátor maximális kapacitása;
• a töltési ciklusok száma, ha a készülék megjeleníti;
• az akkumulátor feszültsége és viselkedése terhelés alatt;
• a vezetékes és vezeték nélküli töltés;
• a töltőcsatlakozó állapota;
• a készülék hőmérséklete;
• az alkalmazások energiafogyasztása;
• a váratlan újraindulások és kikapcsolások;
• a készülékház és a kijelző fizikai állapota;
• folyadékkár vagy korrózió jelenléte.

Az állapotfelmérés azért fontos, mert egy töltésvezérlő-hiba, sérült csatlakozó, hibás töltő vagy alaplapi zárlat új akkumulátorral sem oldódik meg. A megfelelő diagnosztika segít elkerülni a felesleges alkatrészcserét.

2. Adatmentés és a készülék előkészítése

Az akkumulátor cseréje általában nem érinti a telefonon tárolt adatokat, mivel az alaplap és a tárhely nem kerül cserére. Ettől függetlenül minden szétszereléssel járó javítás előtt javasolt biztonsági mentést készíteni.

A javítás előtt általában szükséges:

• a fontos adatok mentése;
• a SIM-kártya eltávolítása;
• a tok és minden csatlakoztatott tartozék levétele;
• a készülék funkcióinak dokumentálása;
• a telefon kikapcsolása;
• a pontos modell azonosítása;
• a megfelelő akkumulátor és ragasztókészlet előkészítése;
• tiszta és ESD-védett munkaterület kialakítása.

Bizonyos gyártók javítási vagy karbantartási módot is biztosítanak. Ezek lehetővé teszik a diagnosztikát úgy, hogy a technikus ne férjen hozzá szükségtelenül a felhasználó személyes adataihoz.

3. Az akkumulátor biztonságos lemerítése

Az akkumulátorcsere egyik legfontosabb előkészítő lépése a töltöttség csökkentése. A feltöltött lítiumion-akkumulátor nagyobb mennyiségű energiát tárol, ezért sérülés vagy belső zárlat esetén súlyosabb hőreakciót okozhat.

A pontos előkészítési követelmény modellenként és gyártónként eltérhet. Az Apple javítási biztonsági előírása a cella teljes lemerítését kéri a munka megkezdése előtt. Más gyártóknál is alapelv, hogy az akkumulátor töltöttsége a lehető legalacsonyabb, biztonságosan ellenőrizhető szinten legyen.

A lemerítés során a készüléket jól szellőző környezetben kell tartani, és figyelni kell arra, hogy ne melegedjen túl.

4. Biztonságos munkakörnyezet kialakítása

A telefonakkumulátor javításánál nem elegendő egy tiszta asztal és néhány csavarhúzó. A lítiumion-cella kezelése tűzvédelmi és elektrosztatikus biztonsági felkészültséget igényel.

A professzionális munkaterület jellemzően tartalmaz:

• nem gyúlékony, ESD-védett munkafelületet;
• ESD-csuklópántot és megfelelő földelést;
• védőszemüveget és szükség esetén hőálló kesztyűt;
• jó szellőzést;
• modellspecifikus szerelőtálcát;
• csavarrendezőt;
• műanyag nyitóeszközöket;
• ESD-biztos csipeszt;
• szabályozott hőmérsékletű melegítőeszközt;
• biztonságos akkumulátortároló edényt;
• megfelelő tűzvédelmi eszközöket.

A munkafelület közelében nem maradhatnak könnyen éghető anyagok. A technikusnak azt is ismernie kell, hogyan kell reagálni, ha a cella füstölni kezd, hirtelen felpúposodik, szikrázik vagy sziszegő hangot ad.

5. A telefon szakszerű felnyitása

A modern telefonok többségénél az akkumulátor belül található, ezért eléréséhez először a kijelzőt vagy a hátlapot kell eltávolítani.

A nyitás iránya modellenként eltérhet:

• egyes készülékek a kijelző felől nyithatók;
• más modelleknél a hátlapot kell eltávolítani;
• bizonyos telefonoknál több belső takarólemezt és alkatrészt is ki kell szerelni.

A készülékház elemei jellemzően ragasztással kapcsolódnak egymáshoz. A ragasztást szabályozott hőmérsékleten kell meglágyítani, majd megfelelő nyitóeszközökkel fokozatosan elválasztani.

A túl magas hőmérséklet károsíthatja az akkumulátort, a kijelzőt vagy a műanyag elemeket. A túl mélyre csúsztatott nyitóeszköz pedig elvághatja a szalagkábeleket, illetve megsértheti magát a cellát.

6. Az akkumulátor elektromos leválasztása

A telefon felnyitása után az akkumulátor csatlakozóját a további szerelés előtt le kell választani az alaplapról.

A csatlakozást rendszerint fém védőlemez és több apró csavar takarja. A csavarokat pontos sorrendben kell eltávolítani és rendszerezni, mert felcserélésük károsíthatja az alaplapot vagy más belső alkatrészt.

A csatlakozó bontásakor:

• nem szabad a szalagkábelt húzni;
• nem szabad az érintkezőket vezető szerszámmal rövidre zárni;
• kerülni kell a csatlakozó körüli alkatrészek sérülését;
• ellenőrizni kell, hogy a készülék feszültségmentessé vált-e.

7. Az akkumulátorragasztó eltávolítása

Az akkumulátort általában erős, nyújtható ragasztócsíkok rögzítik a készülékházhoz. Ezek megakadályozzák, hogy a cella használat közben elmozduljon.

A ragasztócsíkokat nem szabad hirtelen felfelé tépni. A füleket óvatosan ki kell hajtani, majd a ragasztót alacsony szögben, lassan és egyenletesen kell kihúzni vagy feltekerni.

A ragasztó eltávolításánál kerülni kell:

• az akkumulátor meghajlítását;
• a cella fém szerszámmal történő feszítését;
• a fóliaborítás felsértését;
• az akkumulátor alatti kábelek megsértését;
• a ragasztó erőltetett kihúzását alkatrészek mellett;
• a túlzott hő alkalmazását.

8. Mi történik, ha elszakad a ragasztó?

Az akkumulátorragasztó eltávolítás közben elszakadhat. Ilyenkor különösen fontos, hogy a technikus ne kezdje el kontrollálatlanul felfeszíteni a cellát.

Ha a ragasztó vége még hozzáférhető, megfelelő csipesszel ismét meg lehet fogni, majd lassan tovább lehet húzni. Ha legalább egy ragasztási terület teljesen felszabadult, bizonyos modelleknél műanyag szerelőeszközzel, kizárólag az előírt ponton óvatosan megemelhető az akkumulátor.

Ha az összes ragasztócsík elszakadt és nem hozzáférhető, az akkumulátort nem szabad erővel kifeszíteni. Ha a cella biztonságosan nem távolítható el, a javítást meg kell szakítani, és más, gyártó által engedélyezett eljárást kell választani.

9. Mi történik felpúposodott akkumulátornál?

A felpúposodott akkumulátor nem egyszerűen elhasználódott alkatrész, hanem potenciális biztonsági kockázat.

A duzzadó cella:

• megemelheti a kijelzőt;
• elválaszthatja a hátlapot a kerettől;
• nyomást gyakorolhat az alaplapra és a kamerákra;
• könnyebben megsérülhet szétszerelés közben;
• belső kémiai reakcióra vagy gázképződésre utalhat.

Ilyen készüléket nem szabad tovább tölteni, összenyomni vagy a kijelző visszanyomásával „helyreállítani”. A javítás speciális óvatosságot és megfelelő biztonsági környezetet igényel.

10. A készülékház ellenőrzése és megtisztítása

A régi akkumulátor eltávolítása után meg kell vizsgálni a telefon belső szerkezetét.

Ellenőrizni kell:

• van-e deformáció a készülékházon;
• sérült-e a vezeték nélküli töltőtekercs;
• található-e korrózió vagy folyadéknyom;
• maradt-e bent csavar vagy idegen tárgy;
• sérültek-e a szalagkábelek;
• teljesen eltávolítható-e a régi ragasztó;
• sík és tiszta-e az akkumulátor fekvőfelülete.

A házban maradt apró csavar vagy fémdarab nyomáspontot alakíthat ki az új akkumulátor alatt, és később megsértheti a cellát. A tisztítószereket csak a gyártó által engedélyezett területeken és mennyiségben szabad használni.

11. Az új akkumulátor előkészítése és beépítése

A telefonba kizárólag a pontos modellhez megfelelő méretű, csatlakozású és műszaki paraméterű akkumulátor helyezhető.

A beépítés előtt ellenőrizni kell:

• az akkumulátor sértetlenségét;
• a csatlakozó és a szalagkábel állapotát;
• a gyártási és azonosító adatokat;
• a megfelelő ragasztás meglétét;
• a cella pontos formáját és méretét;
• az alkatrész eredetét és minőségét.

Az új akkumulátort pontosan a gyári pozícióba kell illeszteni. A szalagkábel nem feszülhet, a cella nem feküdhet csavarokra vagy más alkatrészekre, és nem érhet hozzá olyan peremhez, amely használat közben megsértheti.

A ragasztás aktiválásához egyenletes, szabályozott nyomás szükséges. A cellát nem szabad egyetlen ponton erősen megnyomni.

12. Próbaüzem az összeragasztás előtt

A telefon végleges lezárása előtt az új akkumulátort ideiglenesen csatlakoztatni kell, majd alapvető működési teszt következik.

Ellenőrizhető:

• bekapcsol-e a készülék;
• felismeri-e az akkumulátort;
• elindul-e a töltés;
• stabilan változik-e a töltöttségi százalék;
• megfelelő-e a töltési teljesítmény;
• nem melegszik-e rendellenesen a telefon;
• működik-e a vezeték nélküli töltés;
• nincs-e váratlan újraindulás;
• nem mozdul-e az akkumulátor a készülékházban.

Ha az akkumulátor lazán mozog, a telefont újra szét kell szerelni, és a rögzítést új ragasztással kell megismételni.

13. Új tömítés és a készülék lezárása

A felnyitás során a kijelző- vagy hátlapragasztás megsérül, ezért a régi tömítést nem szabad változatlanul visszahasználni.

A készülékház pereméről el kell távolítani:

• a régi ragasztást;
• a port;
• az üvegmaradványokat;
• a zsíros szennyeződéseket;
• minden olyan anyagot, amely akadályozná a pontos záródást.

Ezután új, modellspecifikus ragasztókeretet kell felhelyezni, majd a kijelzőt vagy hátlapot egyenletes nyomással visszarögzíteni.

A megfelelő tömítés csökkenti a por és nedvesség bejutásának esélyét, de egy szétszerelt készüléknél nem célszerű automatikusan azt feltételezni, hogy a telefon pontosan ugyanazt a gyári vízállóságot biztosítja, mint új állapotában.

14. Szoftveres párosítás és kalibrálás

Az újabb telefonoknál az akkumulátor fizikai beépítése után szoftveres befejező lépésekre is szükség lehet.

Támogatott iPhone-modelleken az Apple Repair Assistant telepítheti a javítás befejezéséhez szükséges kalibrációs adatokat. A folyamathoz a készüléknek általában Wi-Fi-kapcsolatra, naprakész iOS-verzióra és megfelelő töltöttségre van szüksége.

A kalibrálás és az alkatrész-konfiguráció célja, hogy:

• a készülék megfelelően felismerje az új akkumulátort;
• az akkumulátorállapot kijelzése a támogatott módon működjön;
• az Alkatrész- és szervizelőzmények helyes információt mutasson;
• a gyártói diagnosztikai tesztek befejezhetők legyenek.

Más gyártók saját javítás utáni diagnosztikai vagy kalibráló alkalmazást biztosíthatnak. A pontos eljárás mindig a készülék modelljétől és szoftververziójától függ.

15. A végső minőség-ellenőrzés

Az akkumulátorcsere nem tekinthető befejezettnek attól, hogy a készülék bekapcsol és megjelenik a töltés ikonja.

A végső ellenőrzés része lehet:

1. a vezetékes töltés tesztelése;
2. a vezeték nélküli töltés ellenőrzése;
3. a töltési teljesítmény mérése;
4. az akkumulátorfeszültség vizsgálata;
5. a töltöttségi százalék stabilitásának ellenőrzése;
6. terheléses teszt;
7. készenléti merülés vizsgálata;
8. a készülék hőmérsékletének ellenőrzése;
9. újraindítási és kikapcsolási teszt;
10. a töltőcsatlakozó ellenőrzése;
11. az akkumulátor szoftveres felismerésének vizsgálata;
12. az Alkatrész- és szervizelőzmények ellenőrzése;
13. a kijelző vagy hátlap illeszkedésének vizsgálata;
14. a kamerák, hangszórók és érzékelők tesztelése;
15. a készülék külső állapotának dokumentálása.

Miért nem mindegy, milyen akkumulátor kerül a telefonba?

Két, külsőre azonos akkumulátor között jelentős minőségi különbség lehet.

Eltérhet:

• a tényleges kapacitás;
• a maximális terhelhetőség;
• a belső ellenállás;
• a hőmérséklet-érzékelés;
• a töltésvezérlő elektronika;
• a méretpontosság;
• a cella öregedése;
• a biztonsági áramkörök minősége;
• a szoftveres kompatibilitás;
• az élettartam.

Egy gyenge minőségű vagy nem megfelelő akkumulátor túlmelegedést, váratlan kikapcsolást, töltési problémát, pontatlan töltöttségkijelzést vagy biztonsági kockázatot is okozhat.

Fontos, hogy az ügyfél előre tudja, milyen típusú alkatrész kerül a készülékébe, és milyen garancia vonatkozik rá.

Mi történik a kiszerelt akkumulátorral?

A használt lítiumion-akkumulátor nem helyezhető a háztartási szemétbe.

A kiszerelt cellát:

• mechanikai sérüléstől védve kell tárolni;
• nem szabad összenyomni vagy megszúrni;
• a csatlakozóit szükség esetén szigetelni kell;
• elkülönítve kell gyűjteni;
• engedélyezett elektronikai- vagy akkumulátorhulladék-átvevő helyre kell eljuttatni.

A sérült vagy felpúposodott cellák kezelése különösen nagy körültekintést igényel.

Mennyi ideig tart egy akkumulátorcsere?

A javítás időigénye függ:

• a telefon pontos modelljétől;
• attól, hogy kijelző vagy hátlap felől nyitható;
• a ragasztás állapotától;
• az akkumulátor esetleges felpúposodásától;
• a készülékház sérüléseitől;
• a szükséges alkatrészek eltávolításától;
• a szoftveres kalibrálástól;
• a végső tesztelés időtartamától.

Egy egyszerűbb akkumulátorcsere körülbelül egy órát is igénybe vehet, de a tényleges idő a modelltől, az alkatrész elérhetőségétől és az esetleges további hibáktól függ. A gyorsaságnál fontosabb, hogy a cella biztonságosan legyen eltávolítva, pontosan illeszkedjen, megfelelően rögzüljön, és minden kapcsolódó funkciót leteszteljenek.

Összegzés

A telefon akkumulátorának cseréje precíziós és biztonságkritikus javítás.

A szakszerű folyamat része:

• a részletes diagnosztika;
• az adatok mentése;
• az akkumulátor biztonságos lemerítése;
• az ESD- és tűzvédett munkakörnyezet;
• a készülék szabályozott felnyitása;
• az akkumulátor elektromos leválasztása;
• a ragasztócsíkok sérülésmentes eltávolítása;
• a felpúposodott vagy sérült cella megfelelő kezelése;
• a készülékház tisztítása és ellenőrzése;
• az új akkumulátor pontos beépítése;
• az egyenletes rögzítés;
• az új készüléktömítés felhelyezése;
• a szükséges szoftveres kalibrálás;
• a teljes körű végső tesztelés;
• a régi akkumulátor szabályos újrahasznosítása.

A megfelelő javítási módszert mindig a telefon pontos modellje, az akkumulátor állapota, a készülékház sérülései és a gyártói előírások alapján kell kiválasztani.
