Így történik a telefon kijelzőjének cseréje – a bevizsgálástól a végső tesztig

Nem minden törött kijelző ugyanolyan

A javítási folyamat első lépése annak eldöntése, hogy pontosan melyik réteg sérült meg.

Egy modern telefon kijelzője leegyszerűsítve az alábbi részekből állhat:

• külső védőüveg;
• érintésérzékelő réteg;
• LCD- vagy OLED-panel;
• polarizáló réteg;
• háttérvilágítás LCD-kijelző esetén;
• keret és rögzítőelemek;
• kijelző- és érzékelőkábelek.

Ha csak a külső üveg repedt meg, de a kép hibátlan, az érintés mindenhol megfelelően működik, és nincs elszíneződés, csík, folt vagy beázás, bizonyos esetekben elegendő lehet a kijelző felújítása, vagyis csak az üveg cseréje.

A REWA szakmai anyaga szerint üvegcserére elsősorban akkor alkalmas egy kijelző, ha az LCD- vagy OLED-panel hibátlan, az érintésérzékelés megfelelő, nincs elszíneződés, pixelhiba, folyadékkár vagy komolyabb szerkezeti deformáció.

Ha azonban a kijelző:

• nem ad képet;
• villog vagy elszíneződik;
• függőleges vagy vízszintes csíkokat mutat;
• fekete, lila vagy zöld foltok jelentek meg rajta;
• részben vagy teljesen érzéketlen az érintésre;
• fizikailag meghajlott;
• folyadékkárt szenvedett,

akkor jellemzően a teljes kijelzőmodul cseréje szükséges.

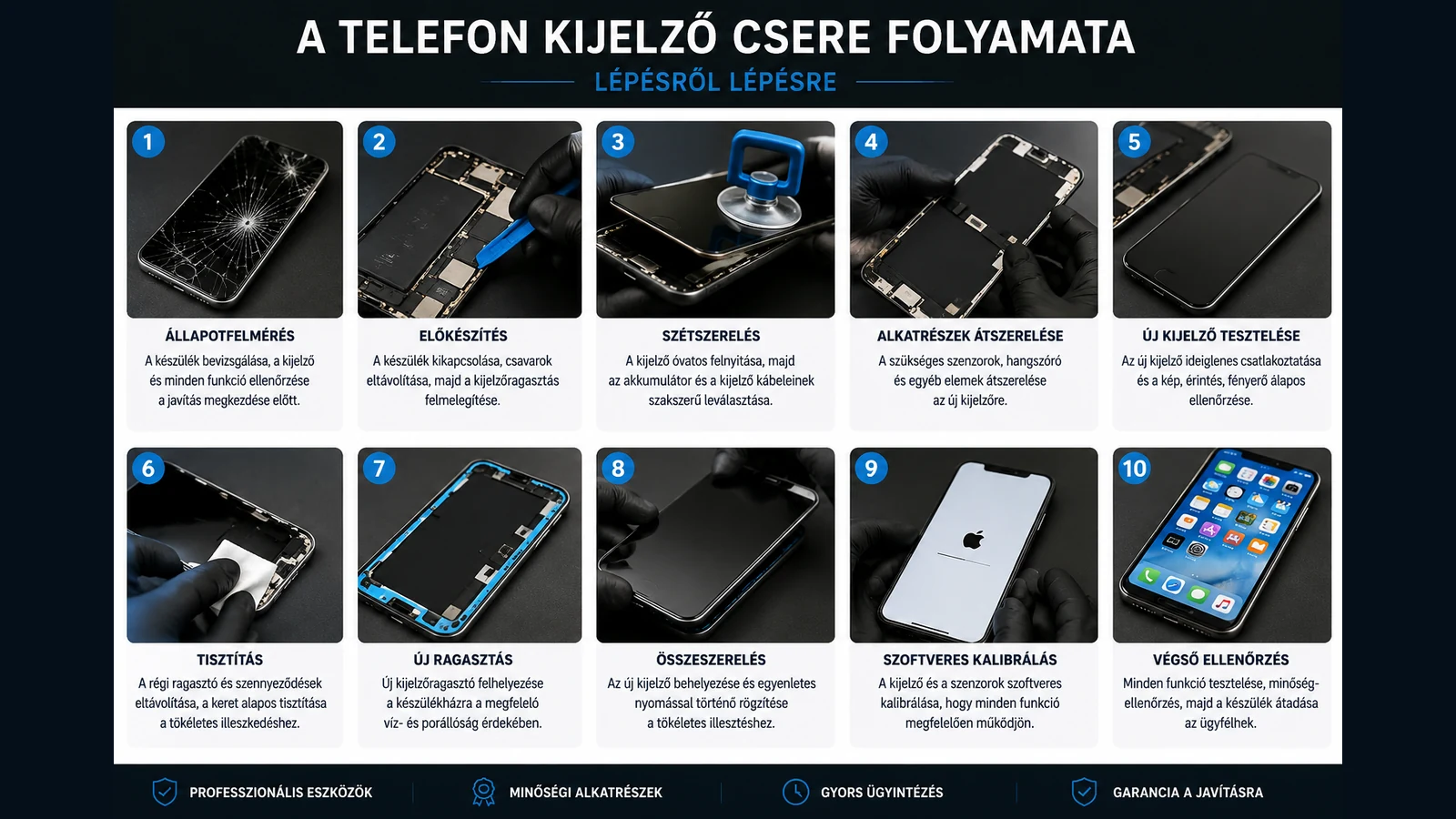

1. Állapotfelmérés és hibafeltárás

A kijelzőcsere nem a telefon azonnali szétszerelésével kezdődik. Először meg kell vizsgálni, hogy a sérülés valóban csak a kijelzőt érinti-e.

A bevizsgálás során többek között ellenőrizni kell:

• megjelenik-e szabályosan a kép;
• működik-e az érintés a kijelző teljes felületén;
• megfelelő-e a fényerő és a színmegjelenítés;
• működik-e a közelségérzékelő;
• szabályozható-e az automatikus fényerő;
• működik-e az előlapi kamera;
• megfelelően működik-e a beszédhangszóró;
• sérült vagy deformálódott-e a készülékház;
• jelentkezett-e folyadékkár;
• rendben működik-e a Face ID vagy más biometrikus azonosítás;
• van-e más, korábban már fennálló hiba.

Ez azért fontos, mert egy ütés nem feltétlenül csak a külső üveget vagy a kijelzőpanelt károsítja. Megsérülhet a készülék kerete, az akkumulátor, valamelyik szalagkábel, a kameramodul vagy akár az alaplap is.

A javítás előtti állapotfelmérés egyben az ügyfél és a szerviz érdeke is: így dokumentálható, hogy mely funkciók működtek a készülék átvételekor.

2. Biztonsági mentés és a készülék előkészítése

A kijelzőcsere általában nem jár adatvesztéssel, mivel a telefon tárhelyét tartalmazó alaplapot nem cserélik. Ettől függetlenül minden komolyabb javítás előtt javasolt biztonsági mentést készíteni.

Az Apple javítási előírásai szerint a munkakezdés előtt többek között biztonsági mentést kell készíteni, a készüléket ki kell kapcsolni, minden kábelt és tokot el kell távolítani, valamint tiszta, elektrosztatikus kisülés ellen védett munkakörnyezetet kell kialakítani. Az elektrosztatikus kisülés szabad szemmel nem feltétlenül érzékelhető, mégis károsíthatja az érzékeny elektronikai alkatrészeket.

A szakszerű munkaterület jellemzően tartalmaz:

• ESD-védett munkafelületet;
• földelt ESD-csuklópántot;
• megfelelő világítást;
• modellspecifikus csavarhúzókat;
• csavarrendezőt vagy szerelőtálcát;
• hőmérséklet-szabályozott melegítőeszközt;
• műanyag nyitóeszközöket;
• kijelzőprést;
• megfelelő tisztítószereket;
• új kijelzőragasztást.

A csavarok pontos rendszerezése különösen fontos. A különböző hosszúságú csavarok felcserélése sérülést okozhat az alaplapban, a kijelzőben vagy akár az akkumulátorban.

3. A kijelzőragasztás felmelegítése

A legtöbb modern telefon kijelzője erős ragasztással kapcsolódik a készülékházhoz. Ez egyrészt stabil rögzítést ad, másrészt hozzájárul a porral és nedvességgel szembeni védelemhez.

A kijelzőt nem szabad egyszerűen lefeszíteni a készülékről. A ragasztást először szabályozott módon fel kell melegíteni, hogy meglágyuljon.

Az Apple gyári kijelzőcsere-eljárása erre külön fűtött kijelzőeltávolító berendezést, tapadókorongot, ragasztóvágót és modellspecifikus szerelőtálcát ír elő. A kijelzőt csak a ragasztó megfelelő fellazítása után szabad fokozatosan elválasztani a készülékháztól.

A hőmérséklet pontos szabályozása fontos. A túl kevés hő miatt a kijelző nehezen válik le, így nagyobb mechanikai erőt kellene alkalmazni. A túl magas hőmérséklet viszont károsíthatja az OLED-panelt, az akkumulátort, a műanyag alkatrészeket vagy a készülék bevonatait.

4. A készülék biztonságos felnyitása

Miután a ragasztás meglágyult, a kijelző és a keret között óvatosan nyitórést kell kialakítani. Ezután vékony, jellemzően műanyag nyitóeszközzel lehet körbevágni a ragasztóréteget.

Ebben a szakaszban különösen fontos ismerni az adott telefon belső felépítését. A kijelző szalagkábelei modellenként eltérő oldalon helyezkedhetnek el. Ha a nyitóeszköz túl mélyre kerül, vagy a kijelzőt rossz irányba emelik fel, a kábelek elszakadhatnak.

Az Apple például az iPhone 16 kijelzőjének eltávolításánál külön figyelmeztet arra, hogy a kijelzőt az első nyitási fázisban nem szabad túl nagy szögben megemelni, mert megsérülhetnek a kijelzőhöz tartozó szalagkábelek.

A kijelző felnyitása közben kerülni kell:

• a fém szerszámok indokolatlan használatát;
• a túl mély benyúlást;
• a kijelző hirtelen felrántását;
• a készülékház meghajlítását;
• az akkumulátor megszúrását;
• a kamerák és érzékelők megérintését.

5. Az akkumulátor és a kijelző leválasztása

A telefon felnyitása után a következő fontos lépés az elektromos csatlakozások biztonságos bontása.

A szalagkábeleket általában fém védőlemezek és apró csavarok fedik. Ezek eltávolítása után elsőként az akkumulátor csatlakozását célszerű megszüntetni, hogy a készülék belső áramkörei ne legyenek feszültség alatt a kijelzőkábelek leválasztásakor.

Ezután bonthatók:

• a kijelző képi jelét továbbító kábelek;
• az érintésérzékelés kábelei;
• a környezeti fényérzékelő csatlakozása;
• modelltől függően a közelségérzékelő és más felső szenzorok csatlakozásai.

A csatlakozókat nem szabad a kábelnél húzni. Műanyag szerelőeszközzel, a csatlakozó megfelelő pontján kell őket függőlegesen leemelni.

6. Az eredeti alkatrészek átszerelése

Nem minden cserealkatrész érkezik teljesen felszerelten. Sok telefon esetében az eredeti kijelzőről át kell szerelni bizonyos alkatrészeket az új egységre.

Ilyen lehet például:

• a beszédhangszóró;
• a közelségérzékelő;
• a környezeti fényérzékelő;
• a mikrofon;
• a kamera körüli tömítés;
• a kijelző hátoldali védőlemeze;
• egyes rögzítőkeretek és tartóelemek.

Ezek az alkatrészek rendkívül érzékenyek lehetnek. Bizonyos iPhone-modelleknél a felső érzékelőegység és a biometrikus azonosításhoz kapcsolódó alkatrészek sérülése komoly funkcióvesztést okozhat.

Az Apple javítási útmutatója külön előírja, hogy a TrueDepth kamerarendszert és annak környezetét nem szabad megérinteni vagy megsérteni. A kijelző hátoldalának érintése szintén ronthatja a képminőséget.

7. Az új kijelző próbaüzeme

A telefon végleges összeragasztása előtt az új kijelzőt ideiglenesen csatlakoztatni és tesztelni kell.

A próbaüzem során ellenőrizhető:

• a kép megjelenése;
• a fényerő;
• a színek és a fehéregyensúly;
• az érintés a teljes felületen;
• a többujjas érintés;
• a billentyűzet működése;
• a közelségérzékelő;
• az automatikus fényerő;
• az előlapi kamera;
• a beszédhangszóró;
• a biometrikus azonosítás;
• az esetleges villogás vagy képzaj.

A próbaüzem azért fontos, mert ha a kijelző vagy egy átszerelt érzékelő hibás, a készüléket nem kell újra teljesen felnyitni.

8. A régi ragasztó eltávolítása

Az új kijelzőt nem szabad a régi, részben felszakadt ragasztásra visszahelyezni.

A készülékház pereméről maradéktalanul el kell távolítani:

• a régi ragasztómaradványokat;
• az üvegszilánkokat;
• a port;
• a szennyeződéseket;
• az esetleges korróziós nyomokat.

Az Apple hivatalos javítási eljárásában a régi ragasztás eltávolítása után etanolos vagy izopropil-alkoholos törlőkendővel tisztítják meg a készülékház megfelelő felületeit, majd új, modellspecifikus kijelzőragasztást helyeznek fel. A gyártó arra is figyelmeztet, hogy az alkoholt csak az előírt területeken szabad használni, mert a kijelző más részein károsodást vagy képminőség-romlást okozhat.

Ha a keret meghajlott vagy sérült, azt a kijelző beépítése előtt rendezni kell. Egy deformált keret feszítheti az új panelt, hézagot okozhat, vagy rövid időn belül újra megrepesztheti a kijelzőt.

9. Új tömítés és végleges összeszerelés

A megtisztított keretre új, pontosan az adott modellhez gyártott ragasztó- és tömítőkeret kerül.

A tömítés felhelyezésénél fontos:

• a pontos illesztés;
• a gyűrődésmentes felület;
• a kamerák és érzékelők nyílásainak szabadon hagyása;
• az összes régi ragasztó eltávolítása;
• a szalagkábelek megfelelő elvezetése;
• a kijelző egyenletes beillesztése.

A kijelzőt nem egyetlen ponton kell erősen lenyomni. Egyenletes nyomást kell alkalmazni a teljes kerületen, lehetőleg kijelzőpréssel.

Az Apple gyári eljárása külön kijelzőprést alkalmaz, és ellenőrizni kell azt is, hogy a panel minden oldalon síkban illeszkedik-e a készülékházhoz. Ha rés vagy magasságkülönbség látható, a kijelzőt ismét el kell távolítani, és meg kell vizsgálni a kábelek, a ragasztás és a rögzítőelemek helyzetét.

Az új ragasztás segít a készülék megfelelő zárásában, de javítás után nem célszerű automatikusan abból kiindulni, hogy a telefon pontosan ugyanazt a gyári vízállóságot biztosítja, mint új állapotában. A megfelelő ragasztás, tiszta keret és egyenletes préselés ettől függetlenül a szakszerű javítás alapvető része.

10. Szoftveres párosítás és kalibrálás

Az újabb iPhone-modelleknél a fizikai beépítés után a javítás még nem feltétlenül tekinthető befejezettnek.

Az Apple jelenlegi rendszerében az iPhone 12 és újabb modellek kijelzőcseréje után a Repair Assistant segítségével fejezhető be az alkatrész konfigurálása. Ehhez a készüléknek naprakész iOS-verzióval, Wi-Fi-kapcsolattal és legalább 20%-os akkumulátortöltöttséggel kell rendelkeznie. A folyamat a Beállításokban, az Alkatrész- és szervizelőzmények menüpontból indítható.

A megfelelő konfigurálás többek között azért fontos, hogy:

• a készülék megfelelően felismerje az új alkatrészt;
• a kijelző kalibrációja befejeződjön;
• a támogatott funkciók megfelelően működjenek;
• az Alkatrész- és szervizelőzmények helyes állapotot mutasson.

Az Apple szerint a nem megfelelően befejezett javításnál a készülék „Finish Repair” vagy ismeretlen alkatrészre utaló állapotot jelezhet, a nem kalibrált alkatrész pedig gyengébb működést mutathat.

A pontos eljárás modellenként, alkatrésztípustól és iOS-verziótól függhet, ezért mindig az adott készülékhez tartozó aktuális javítási dokumentációt kell figyelembe venni.

11. A végső minőség-ellenőrzés

A kijelzőcsere után nem elegendő azt ellenőrizni, hogy a telefon bekapcsol-e.

A teljes tesztelés része lehet:

1. a kijelző teljes felületének érintéstesztje;
2. többujjas gesztusok ellenőrzése;
3. minimális és maximális fényerő vizsgálata;
4. szín- és kontrasztellenőrzés;
5. közelségérzékelő tesztje;
6. automatikus fényerő tesztje;
7. előlapi kamera ellenőrzése;
8. beszédhangszóró és mikrofon tesztje;
9. Face ID vagy más biometrikus azonosítás tesztje;
10. töltés és vezeték nélküli töltés ellenőrzése;
11. a kijelző keretének vizuális vizsgálata;
12. az Alkatrész- és szervizelőzmények ellenőrzése;
13. rövid stabilitási és melegedési teszt.

Csak ezután állapítható meg, hogy a kijelzőcsere nemcsak esztétikailag, hanem funkcionálisan is sikeres volt.

Komplett kijelzőcsere vagy üvegfelújítás?

A két eljárás nem ugyanaz.

Komplett kijelzőmodul cseréje

A teljes kijelzőcserénél a sérült LCD- vagy OLED-panelt, az érintőréteget és a külső üveget egyetlen összeépített egységként cserélik.

Ez a megoldás szükséges, ha:

• hibás a kép;
• sérült az OLED- vagy LCD-panel;
• nem működik megfelelően az érintés;
• beázott a kijelző;
• komoly deformáció vagy belső törés történt.

Előnye, hogy gyorsabb és kiszámíthatóbb javítási folyamatot tesz lehetővé. A végeredményt azonban jelentősen befolyásolja a beépített kijelző minősége.

Csak a külső üveg felújítása

Az üvegfelújításnál az eredeti, működő LCD- vagy OLED-panel megmarad. A törött külső üveget választják le róla, majd új üveget laminálnak a panelre.

A REWA által bemutatott professzionális munkafolyamat főbb lépései:

1. a kijelző előmelegítése;
2. a kisebb alkatrészek és a keret eltávolítása;
3. a törött üveg leválasztása;
4. a régi OCA ragasztó eltávolítása;
5. az új üveg pontos illesztése;
6. vákuumos laminálás;
7. buborékmentesítés;
8. visszaszerelés és tesztelés.

Az OCA, vagyis optikailag tiszta ragasztó egy átlátszó ragasztóréteg, amely az üveget és a kijelzőpanelt kapcsolja össze. A laminálásnál nem maradhat por, szennyeződés vagy légbuborék a rétegek között.

A REFOX professzionális berendezései a kijelzőmelegítést, az üvegleválasztást, a vákuumos laminálást és a buborékmentesítést külön vagy kombinált gépek segítségével végzik. A szabályozott hőmérséklet, a vákuumos rögzítés és az egyenletes nyomás célja, hogy a sérülékeny OLED- vagy LCD-panel a folyamat közben ne mozduljon el és ne sérüljön meg.

Az üvegfelújítás komoly gyakorlatot, tiszta munkakörnyezetet és speciális gépeket igényel. Egy apró porszem, rossz illesztés, túl nagy nyomás vagy hibás hőmérséklet is selejtessé teheti az egyébként működő kijelzőpanelt.

Miért nem csak az ár számít?

Két külsőre azonos kijelző között jelentős minőségi különbség lehet.

Eltérhet többek között:

• a maximális fényerő;
• a színhűség;
• a kontraszt;
• az érintés pontossága;
• a képfrissítés;
• az energiafogyasztás;
• a betekintési szög;
• az üveg tartóssága;
• a keret illeszkedése;
• a szenzorokkal és a szoftverrel való kompatibilitás.

Az Apple álláspontja szerint az eredeti alkatrészeket a készülékhez pontos illeszkedésre, megfelelő teljesítményre, biztonságra és megbízhatóságra tervezik. A nem megfelelő alkatrészek vagy a szakszerűtlen javítás befolyásolhatják a készülék működését és biztonságát.

Ez nem jelenti azt, hogy minden utángyártott kijelző használhatatlan. A minőség azonban széles skálán mozoghat, ezért fontos, hogy az ügyfél előre tudja, milyen típusú alkatrész kerül a készülékébe, és milyen garancia vonatkozik rá.

Mennyi ideig tart egy kijelzőcsere?

A javítási idő függ:

• a telefon modelljétől;
• a sérülés mértékétől;
• a készülékház állapotától;
• az alkatrész elérhetőségétől;
• az átszerelendő szenzoroktól;
• a szükséges szoftveres kalibrálástól;
• az utólagos tesztelés időigényétől.

Egy egyszerűbb komplett kijelzőmodul-csere általában lényegesen gyorsabb, mint az eredeti panel üvegfelújítása. Az üvegfelújítás több különálló technológiai műveletből, laminálásból és minőség-ellenőrzésből áll.

A gyorsaságnál azonban fontosabb, hogy a készülék megfelelően legyen összeszerelve, minden funkciót leteszteljenek, és az új ragasztásnak legyen ideje megfelelően rögzülni.

Összegzés

A telefon kijelzőjének cseréje precíziós javítás, nem egyszerű alkatrészcsere.

A szakszerű folyamat része:

• a részletes állapotfelmérés;
• az adatok és az elektronika védelme;
• a szabályozott melegítés;
• a készülék biztonságos felnyitása;
• az akkumulátor leválasztása;
• az érzékelők és kábelek sérülésmentes kezelése;
• az új kijelző előzetes tesztelése;
• a keret és a ragasztási felület megtisztítása;
• az új tömítés pontos felhelyezése;
• az egyenletes préselés;
• a szükséges szoftveres kalibrálás;
• a teljes körű végső ellenőrzés.

Ha kizárólag a külső üveg sérült, bizonyos kijelzők professzionális gépekkel felújíthatók. Ha viszont az LCD- vagy OLED-panel, illetve az érintésérzékelés is hibás, teljes kijelzőmodul-cserére van szükség.

A megfelelő javítási módszert ezért mindig a készülék pontos modellje, a sérülés típusa és az alkatrész állapota alapján kell kiválasztani.
